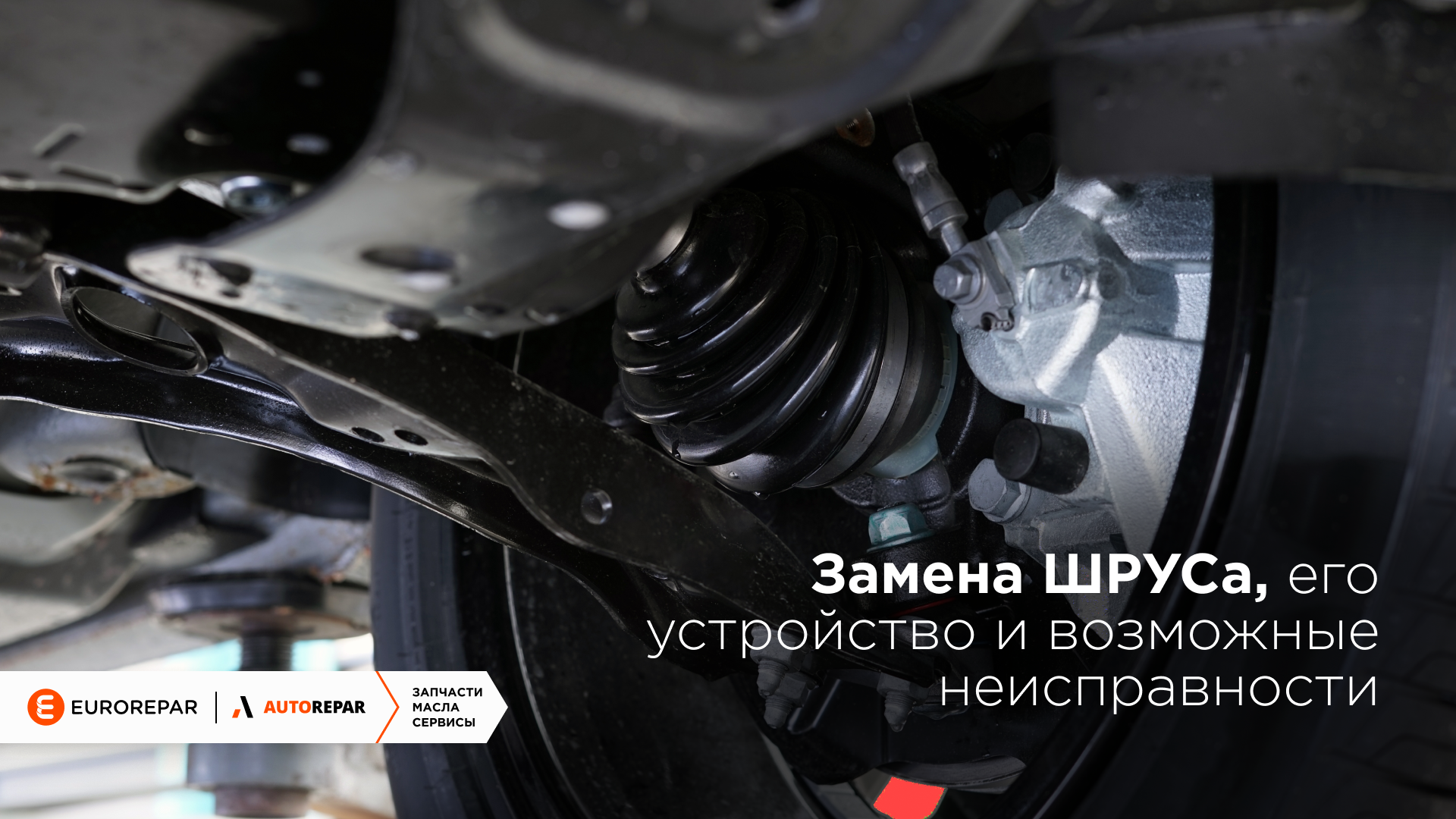

ШРУС: устройство, возможные неисправности, замена
ШРУС (шарнир равных угловых скоростей) – механизм, который передает крутящий момент от коробки переключения передач к колесам автомобиля. Он обеспечивает плавное и равномерное вращение колес при любых допустимых углах поворота и наклона.
В состав ШРУС входят следующие компоненты:
- Корпус шарнира – состоит из ведомого вала, предназначенного для крепления к ступице колеса, и внешней обоймы, внутри которой располагается механизм, передающий вращение от ведущего вала.
- Внутренняя обойма – элемент, который устанавливается на ведущий вал при помощи шлицевого соединения. Внешняя часть обоймы оборудована канавками особой формы для передачи крутящего момента через шарики внешней обойме.
- Сепаратор – элемент, обеспечивающий правильное положение шариков.
- Шарики – передают крутящий момент от внутренней обоймы на внешнюю.
- Пыльник – защищает узел от попадания абразивных частиц, а также удерживает смазку.
Как понять, что ШРУС неисправен
Первым делом стоит провести тест – повернуть руль до упора сначала влево и проехать вперед, а затем повернуть его вправо. Если при движении слышен хруст или треск, то шарнир необходимо заменить. Далее нужно осмотреть пыльник на предмет трещин и подтеканий смазки. Если таковые имеются, то недостаточно просто заменить пыльник – обязательно надо:
- демонтировать узел;
- заменить старую смазку на новую;
- установить новый пыльник и новые хомуты.
Как заменить ШРУС
Замена ШРУСа – это сложная процедура, которая требует определенных навыков и инструментов. Для замены понадобятся домкрат, подъемник или яма, съемник шаровых опор, ударный гайковерт, смазка для шлицевых соединений, детали одноразового монтажа: шплинт и ступичная гайка, шплинт и гайка пальца шаровой опоры.
В общем случае замена ШРУС производится следующим образом:
В общем случае замена ШРУС производится следующим образом:
- автомобиль устанавливается на подъемник или домкрат;
- демонтируются колесо и нижнее крепление поворотного кулака;
- шлицевое соединение ШРУС извлекается из ступицы;
- демонтируются пыльник, а затем ШРУС с ведущего вала;
- новый ШРУС устанавливается в обратной последовательности, с соблюдением моментов затяжек и нанесением смазки на элементы, в соответствии с рекомендациями завода изготовителя.
